群吊电动葫芦的产品结构及应用
浏览:4701 时间:2017-05-08

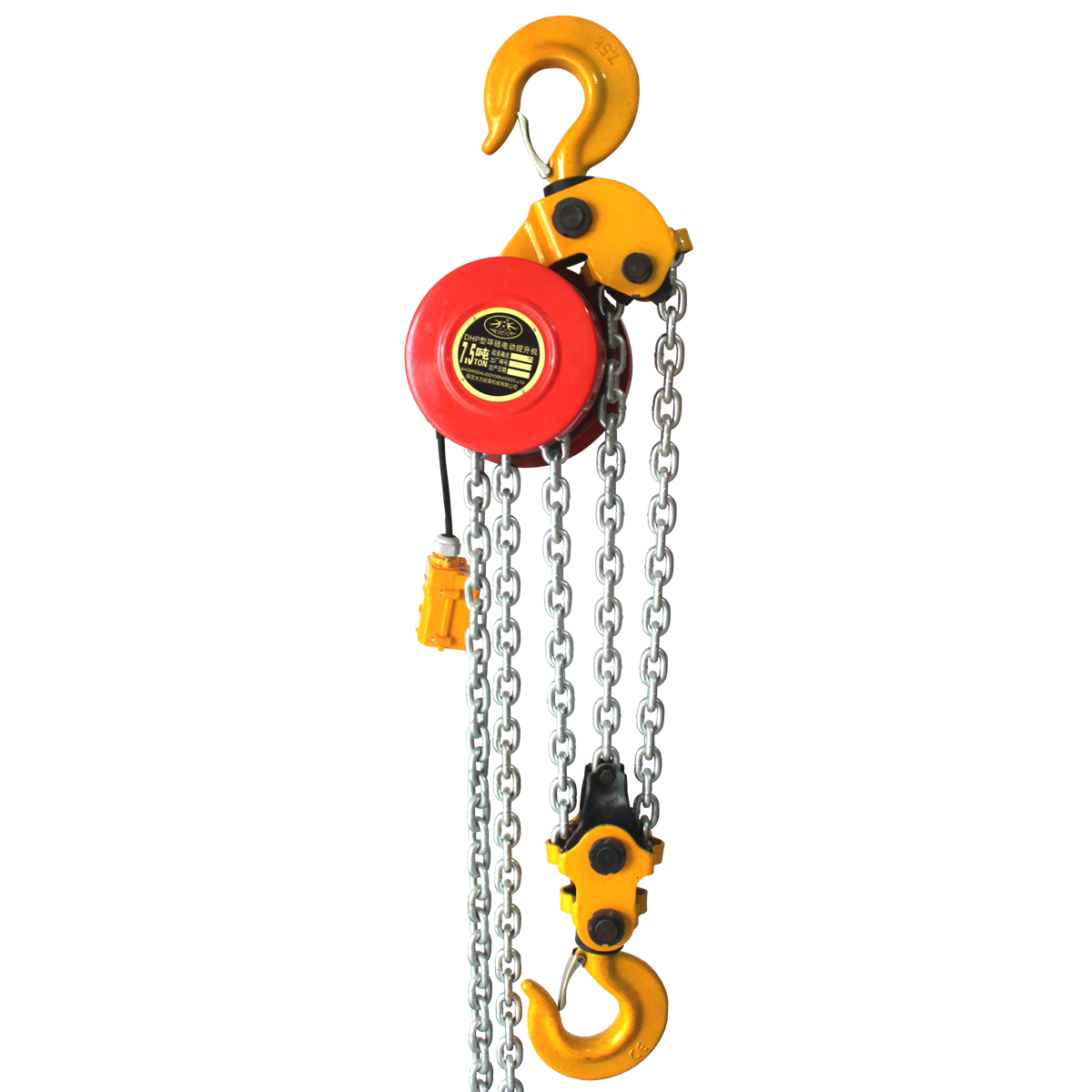

群吊电动葫芦是一种低速型环链电动葫芦,大的特点在于可多台同步使用,是用于高层建筑施工中外墙脚手架整体提升,油田油罐制作,群体吊装以及其他需要群体提升作业的轻小型起重机械。
群吊电动葫芦初是根据建筑施工及油罐施工的需要,经部分更改设计从HSZ手拉葫芦中衍生出的产品。因此,它既有手拉葫芦轻便小巧的有点,又有电动葫芦的自动功能,是一款应用极为广泛的电动葫芦产品。
群吊电动葫芦产品构造主要有以下几部分:
一、上钩组件
上钩、卡索板、构架、横销、游轮、
二、机体组件
罩壳:罩壳、螺母、垫片。
葫芦头:齿轮、三板、起重轮、导轮、挡板(分链器)、支撑杆。
行星减速器:箱体、行星架、行星齿轮、平键、弹簧挡圈。
电机:电机、太阳轮、平键、挡圈
三、链条
采用80级大包头链条
四、下钩组件
吊钩、卡索板、游轮、下构架
群吊电动葫芦是通过电机带动行星齿轮、行星齿轮通过行星架带动五齿长轴,五齿长轴带动片齿轮、四齿短轴和花键孔齿轮。这样,装置在花键孔齿轮上的起重链轮带动起重链条,从而可平稳提升重物。群吊电动葫芦在负载状态下是靠盘式电机制动的。
