电动葫芦导绳器不能导绳的设计方案

   浏览:3103    时间:2019-11-07

(1)设计概述

电动葫芦设置导绳器的主要目的是保证卷筒上的钢丝绳能顺卷筒的绳槽排列而不产生乱绳现象;同时与限位器配合动作,保证起升行程终点的安全限位。原设计为CD型,是我国生产最多的一种型式。

(2)使用情况及故障原因

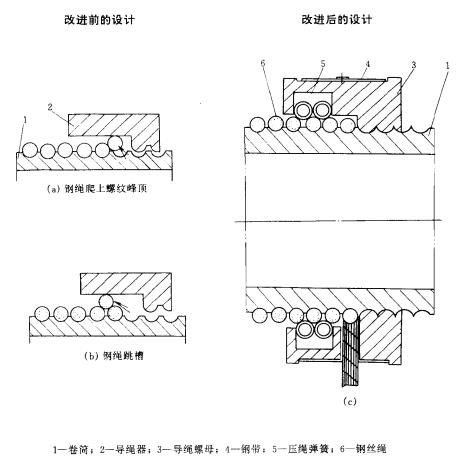

空钩使用时,乱绳现象较严重,必须挂上重物才能不乱绳。当导绳器轴向移动时,钢绳先爬上螺纹峰顶(如图a所示),挤压导绳器内壁而扩大导绳器与卷筒的偏心,最终导致跳槽(如图b所示)

(3)改进措施及效果

新型导绳器是用钢带(见图c)把五块导绳螺母连成一体的柔性环,导绳螺母内壁有矩形截面环槽,槽内有压绳弹簧,弹簧紧箍在卷筒上的钢丝绳上。当卷筒旋转时,压绳弹簧在槽内随卷筒一起旋转,同时又随导绳螺母一起作轴向移动(导绳螺母不转动)。该结构使钢绳在无拉力状态下排出时,仅出绳口一圈钢绳是松的,但第二圈被弹簧箍紧,阻止了钢绳继续松开,钢绳随卷筒旋转,防止了乱绳和跳槽。
