国内环链电动葫芦常见结构形式
浏览:11988 时间:2015-11-24
一、同轴输入同轴输出结构
电机输入轴穿过链轮中心,传递给链轮的另一侧减速器减速后再回传给链轮,链轮轴支撑结构多为简支梁结构,见图1
二、C形结构布置

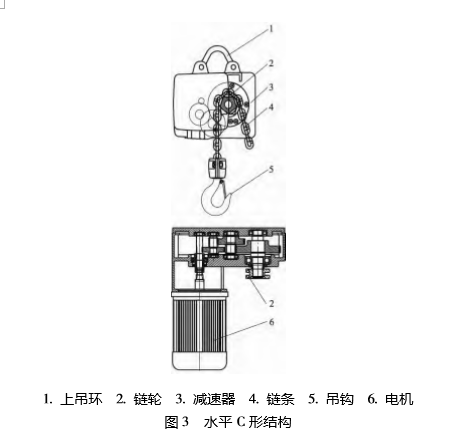

电机输入轴—减速器—链轮组成的传动链成C形结构布置,电机的输入轴直接给减速器,经减速器减速后传给链轮,电机输入轴的中心与链轮轴中心不同轴,平行布置且错开一段距离,链轮多为悬臂结构。而C形结构布置又分垂直C形结构和水平C形结构。垂直C形结构,见图2,水平C形结构,见图3。
以上是目前国内经典的3种环链电动葫芦的结构,第1种外形和C尺寸都很小,但是从结构上来讲,要求电机穿过链轮,这样的链轮结构复杂,会带来加工及装配工艺上的困难。第2种C尺寸大,外形体积笨重,但结构简单,加工制造工艺性好,装配、维修方便。第3种具有前2种结构的优点,也是目前国际上新环链电动葫芦结构,被越来越多的制造厂所采用的。
对于环链电动葫芦的齿轮减速器,常用的配套电机快速级为2及(额定2800r/min)或4级(额定1400r/min),对于2级电机而言,符合表1种的环链电动葫芦减速器,齿轮减速比压板在i=40~130,对于i=40~50可以采用二级减速传动,对于i=50~130可用三级减速传动。减速器设计要合理分配齿轮传动级数及速比分配,综合考虑简化结构和降低制造成本。另外,选用优质合金钢齿轮材料,充分利用各级齿轮的强度潜力,优化齿轮设计参数(齿轮、模数、螺旋角变位系数等),选择合理的加工工艺、热处理方式也是紧凑减速器结构的有限途径。
要做到环链电动葫芦轻小化,采用2级电机和紧凑电气控制箱结构也是行之有效的方法。
在外形的美观设计方面,欧式环链电动葫芦产品很有讲究。从整体流线型布置,油漆色差搭配,到每个外漏零部件的细节结构,都花了很大的精力去美观设计,甚至请专业外观美化设计团队专门进行设计,使得产品具有像家用电器一样的漂亮外观,既有可观赏性,又有完美的使用性能,操作方便,安全可靠性高,加上性价比高,这样的产品才能广泛被使用用户接受。
