电葫芦断火限位器,限位杆如何配合调整?
浏览:16405 时间:2016-06-24
前几日看到一吧友问电葫芦断火限位器的限位杆应如何做调整,对了,小编做了据吧友问的问题作出了以下整理:
首先第一步需装好导绳器。如果接线正确的话,将断火限位器铁芯手动压下,接上升键,升降上方向就不会来,只能下方向会来。同样,将断火限位器铁芯外拉,此时按下方向则升降电机下方向不会来。只能上方向来。这是手动测试断火限位器及接线是否正确的判断一法。

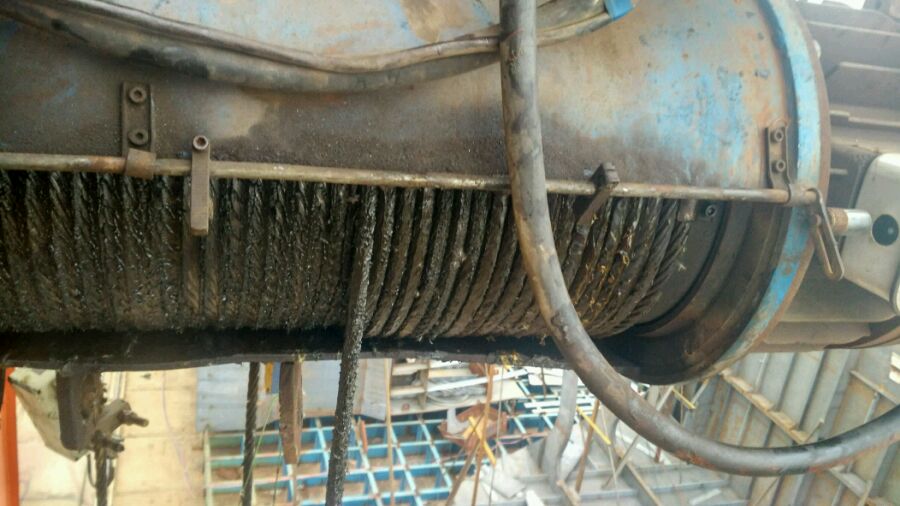

从图片上看,限位杆上右边一块为上限位块,左边一块为下限位块。调时,可先拧松升限位块夹紧螺丝,向前移动,然后可将吊钩上升至你所需要的限位高度,注意不可升的过高,要距离卷筒底有段安全距离,即要保证卷筒还剩下1~2圈的钢丝绳,这样做的目的是防止限位意外失灵而发生冲顶事故,例如限位块末夹紧移位了,导绳器那一端碰不到限位块,升降刹车松了惯性自升等事故,例如限位块末夹紧移位了,导绳器那一段碰不到限位块,升降刹车松了惯性自升等情况。再后手动限位杆将断火限位器铁芯压下,并移动上限位块至导绳器那一端碰到即可,拧紧夹紧固定螺丝。然后将吊钩下降,待断火限位器复位后,再试点动上升,观察限位是否在你所需的高度,限位有起作用。如果不满意可以拧松上限位块夹紧螺丝将其位置移下再拧紧即可。另一种方法相同,就是将吊钩上升所需高度,调节上限位块在杆上位置。然后试限位,如果限位高度不满意可再调整限位块。
降限位调方法相同,也要保持有剩余钢丝绳圈数,有的场合只要满足要求降限位不设,但根据按规上下限位要有。下限位就是调节下限位块在杆上位置,断火限位器铁芯为拉出动作限位。
导绳器如何安装?
导绳器与电葫芦吨位相配,例5t葫芦配5t导绳器。在同机修修时常遇到同样是相配吨位的导绳器,装后也会宽紧。导绳器一般有5节组成,还有一片连起来两头翘的铁片,4颗内六角螺丝。安装时那片铁片先拆了,则导绳器就可活动了,对着吊钩外沿会移动那根钢丝绳,导绳器一头从卷筒由上方向里再向下沿着卷筒槽圈钻,则导绳器另一头向外面钻出,然后上铁片,上下分布4个螺丝孔,可先上下方其中一颗,注意不要拧紧了,然后铁片的眼子对针上方的螺丝孔,可用内六角或十字起子,穿过其中一个眼和孔对准了,则再上其余的螺丝,螺丝基本拧紧后,再将插入的内六角或十字起子打拔起,上上螺丝。将外沿会移动这根钢丝绳穿过了导绳器的空孔间。后试升降观察导绳器左右移动是否顺当是否会有磕绊或有阻碍。导绳器装的不好,不配套不合适,绳变形,卷筒壳不完好有凹凸则会影响到导绳器的正常使用。
